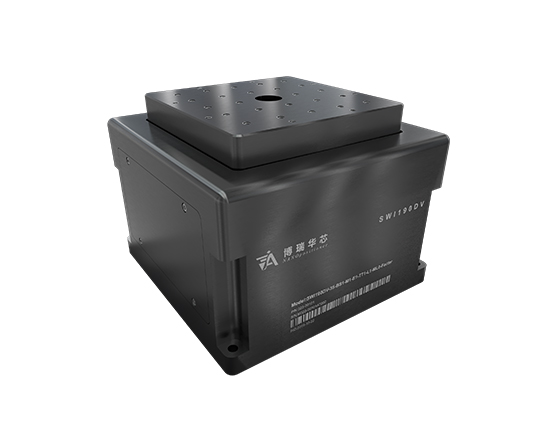

SWI190DV
■ 多种标准规格可选，行程涵盖20-50mm
■ 采用无铁芯分体式力矩电机驱动，出色的动态响应能力
■ 精密研磨滚珠丝杆配合交叉滚柱导向，运行平滑
■ 双向重复定位精度最高可优于0.5μm，经线性误差修正后定位精度＜0.75μm
■ 经有限元分析的高刚性轻量化结构设计
■ 标准模块化设计，灵活的单轴/多轴解决方案
- 产品概要

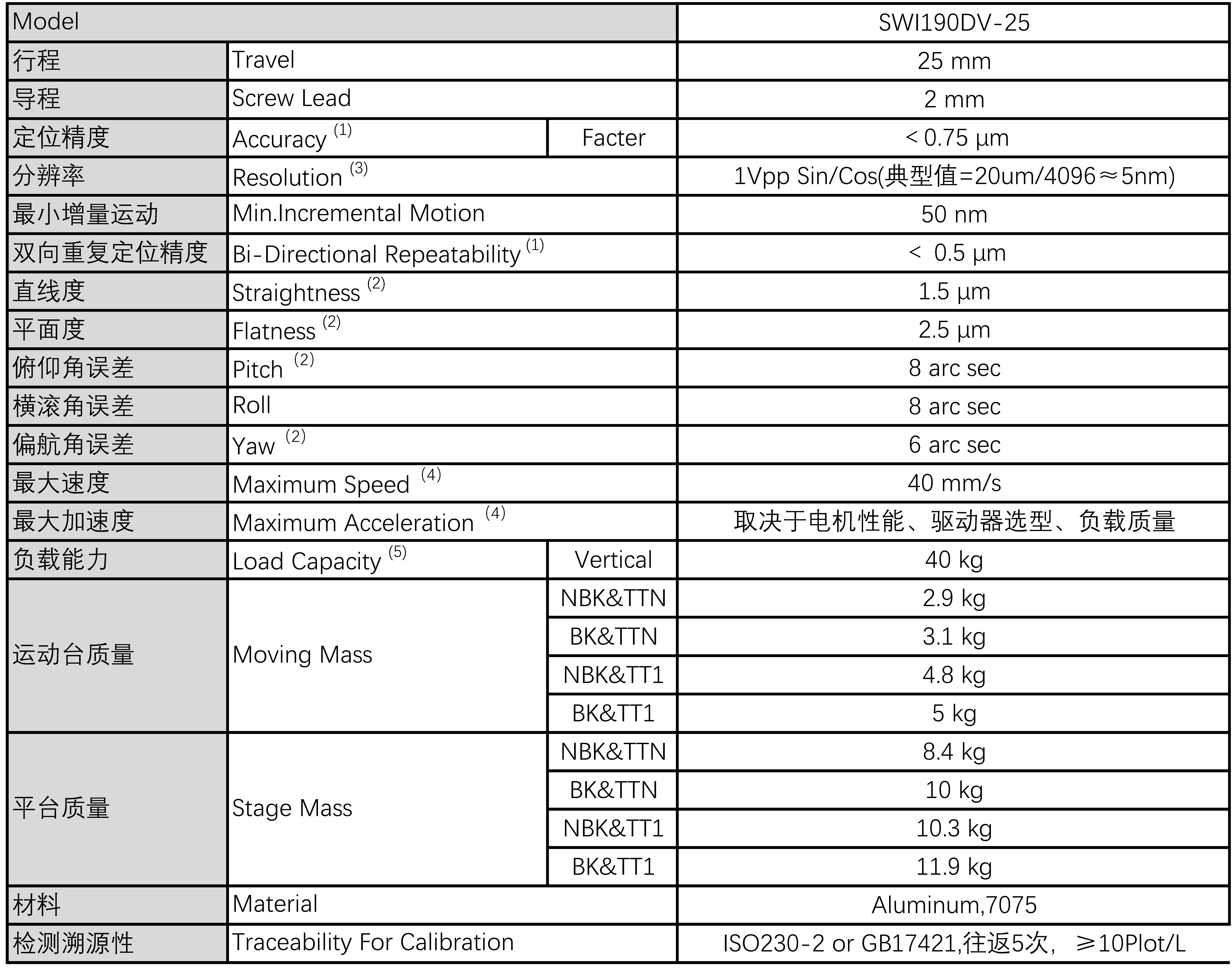

- 技术指标

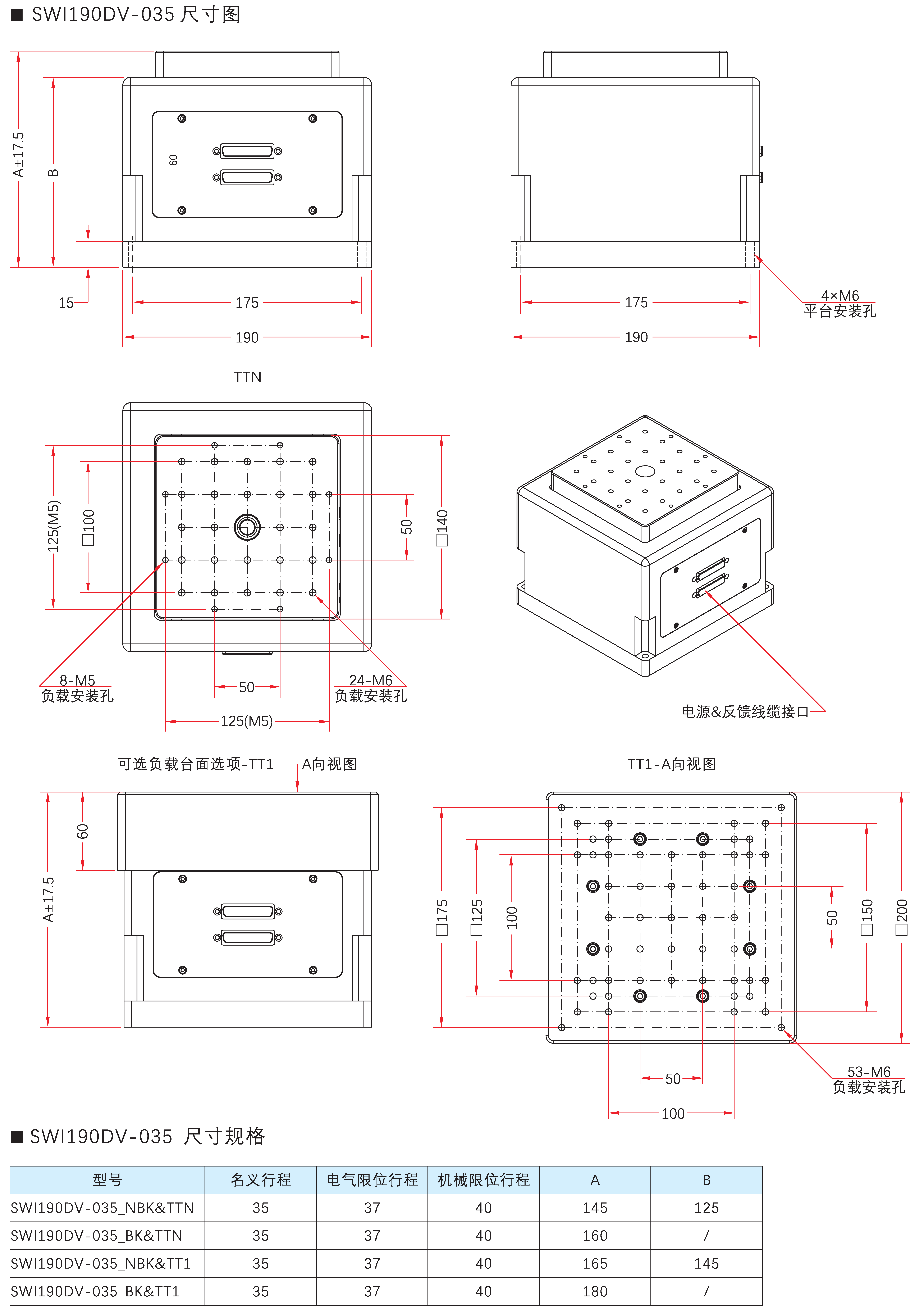

- 产品尺寸
- 订购信息
SWI-DV系列高精度垂直升降台以尽可能低的组高实现长行程、精确的垂直运动。三种不同的型号具有不同的行程和承载能力，每个型号都具有多种配置，使SWI-DV系列产品成为所有高性能垂直运动的理想选择。
■ 卓越的快速定位能力
与传统采用交直流伺服电机驱动的垂直升降台不同，SWI_DV 系列垂直升降台采用无铁芯分体式力矩电机配合指定预压型精密研磨滚珠丝杆驱动。无铁芯分体式力矩电机具有转动惯量大、加速性能优异、动态响应快、控制分辨率高等优点，配合交叉滚柱滑动摩擦轴系，实现了极其平滑的运动和出色的高动态响应能力。特殊定制研发的电磁制动器提供了出色的失电保护功能。
■ 低空间内实现大行程的垂直升降运动
与其他类型的垂直运动平台不同，SWI-DV采用了无铁芯分体式力矩电机配合精密研磨滚珠丝杆，结合交叉滚柱滑动摩擦轴系，实现了极其平滑的运动和出色的高动态响应能力。直接驱动运动台面的运动机构，使其在保持最小高度的同时实现较大的行程。最小化工作点高度的设计使其进一步减小了阿贝误差，从而有助于提高系统整体精度。
■ 出色的动态性能
SWI_DV系列垂直升降台采用SP级交叉滚柱导轨和精密研磨的滚珠丝杠，具有卓越的几何性能和极佳的最小增量运动。与使用滚动摩擦轴系的其他产品相比，无铁芯分体式力矩电机的应用,ms级的控制响应能力，使其在具有优于30nm的最小增量步长和定位稳定性的同时,提供了出色的动态响应能力。这使得SWI_DV 系列垂直升降台成为许多高精度运动的理想之选，例如传感器和相机的垂直定位、光学对焦以及光学干涉测量等应用。
■ 灵活的系统设计
SWI-DV系列产品可无缝集成到多轴运动平台、运动系统和设备中。它可直接安装在BHC研发的SWI-SL和SWI-LM系列工作台上，并配有可选的工作台面，可在工作台面上集成各种旋转工作台或其他工艺设备，以实现快速的系统搭建和开发。
