SWI115SV
■ 多种标准规格可选，行程涵盖20-50mm
■ 精密研磨丝杆配合SP级交叉滚柱导向，运行平滑
■ 双向重复定位精度最高可优于0.5μm，经线性误差修正后定位精度＜0.75μm
■ 经有限元分析的高刚性轻量化结构设计
■ 标准模块化设计，灵活的单轴/多轴解决方案
- 产品概要

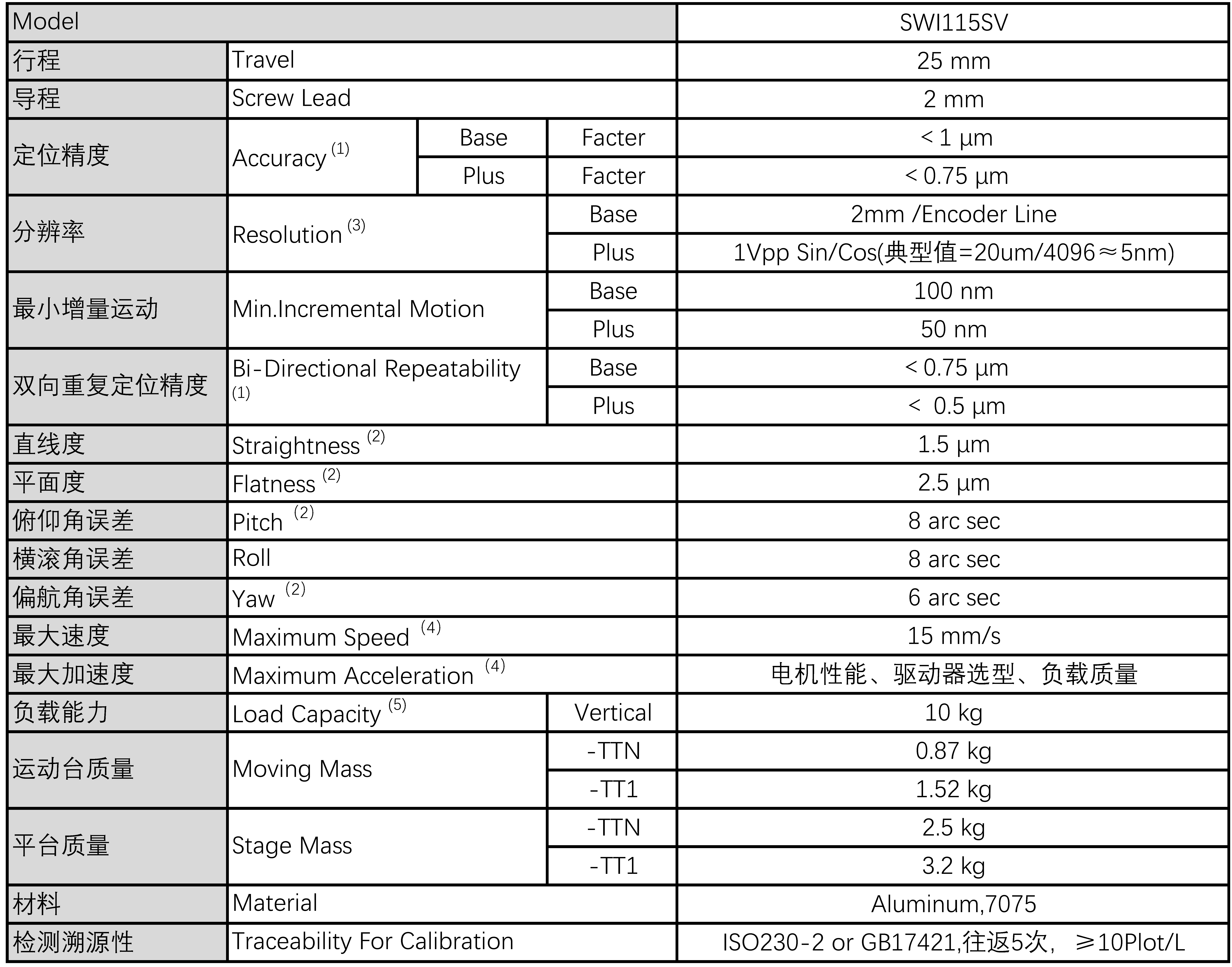

- 技术指标
- 产品尺寸
- 订购信息
SWI-SV系列高精度垂直升降台以尽可能低的组高实现长行程、精确的垂直运动。四种不同的型号具有不同的行程和承载能力，每个型号都具有多种配置，使SWI-SV系列产品成为所有高性能垂直运动的理想选择。
■ 出色的动态性能
SWI_SV系列垂直升降台采用SP级交叉滚柱导轨和精密研磨的滚珠丝杠，具有卓越的几何性能和极佳的最小增量运动。与使用滚动摩擦轴系的其他产品相比，它具有优于30nm的最小增量步长和定位稳定性。这使得SWI_SV 系列垂直升降台成为许多高精度运动的理想之选，例如传感器和相机的垂直定位、光学对焦以及光学干涉测量等应用。
■ 极佳的位置稳定性
高精度五相步进电机配合指定预压型精密研磨丝杆驱动方式，结合直接耦合的反馈系统，完全回避了传统交直流伺服电机驱动因PID闭环控制所带来的位置抖动误差。因其采用脉冲指令型五相步进电机，使其快速定位后几乎处于绝对静止状态。尤其适用于需要完全静止状态下工作的应用场合。
■ 低空间内实现大行程的垂直升降运动
与其他类型的垂直运动平台不同，SWI-SV采用了直接驱动运动台面的运动机构，使其在保持最小高度的同时实现较大的行程。最小化工作点高度的设计使其进一步减小了阿贝误差，从而有助于提高系统整体精度。
■ 灵活的系统设计
SWI-SV系列产品可无缝集成到多轴运动平台、运动系统和设备中。它可直接安装在BHC研发的SWI-SL和SWI-LM系列工作台上，并配有可选的工作台面，可在工作台面上集成各种旋转工作台或其他工艺设备，以实现快速的系统搭建和开发。
