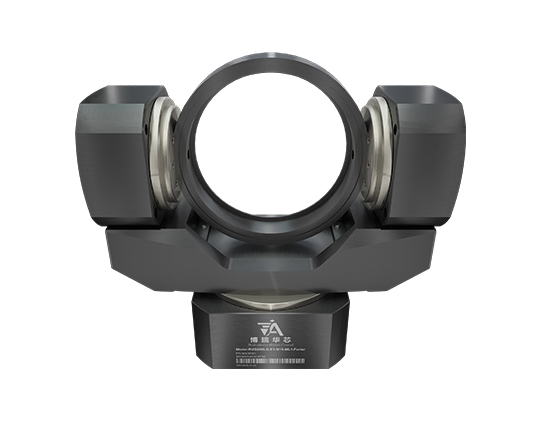

RUG精密万向系统
■分体式无铁芯力矩电机直接驱动，零齿槽效应
■优于0.8arcsec(ISO230-2)的双向重复定位性能
■定位精度＜2arc sec(ISO230-2)
■位置定位能力(稳态误差)优于±0.08arc sec
■动态性能优异，25ms可进入±0.08arc sec稳态
■连续360°方位和俯仰连续旋转，内置导电滑环设计
■可容纳直径达200毫米的负载，可定制开发
- 产品概要

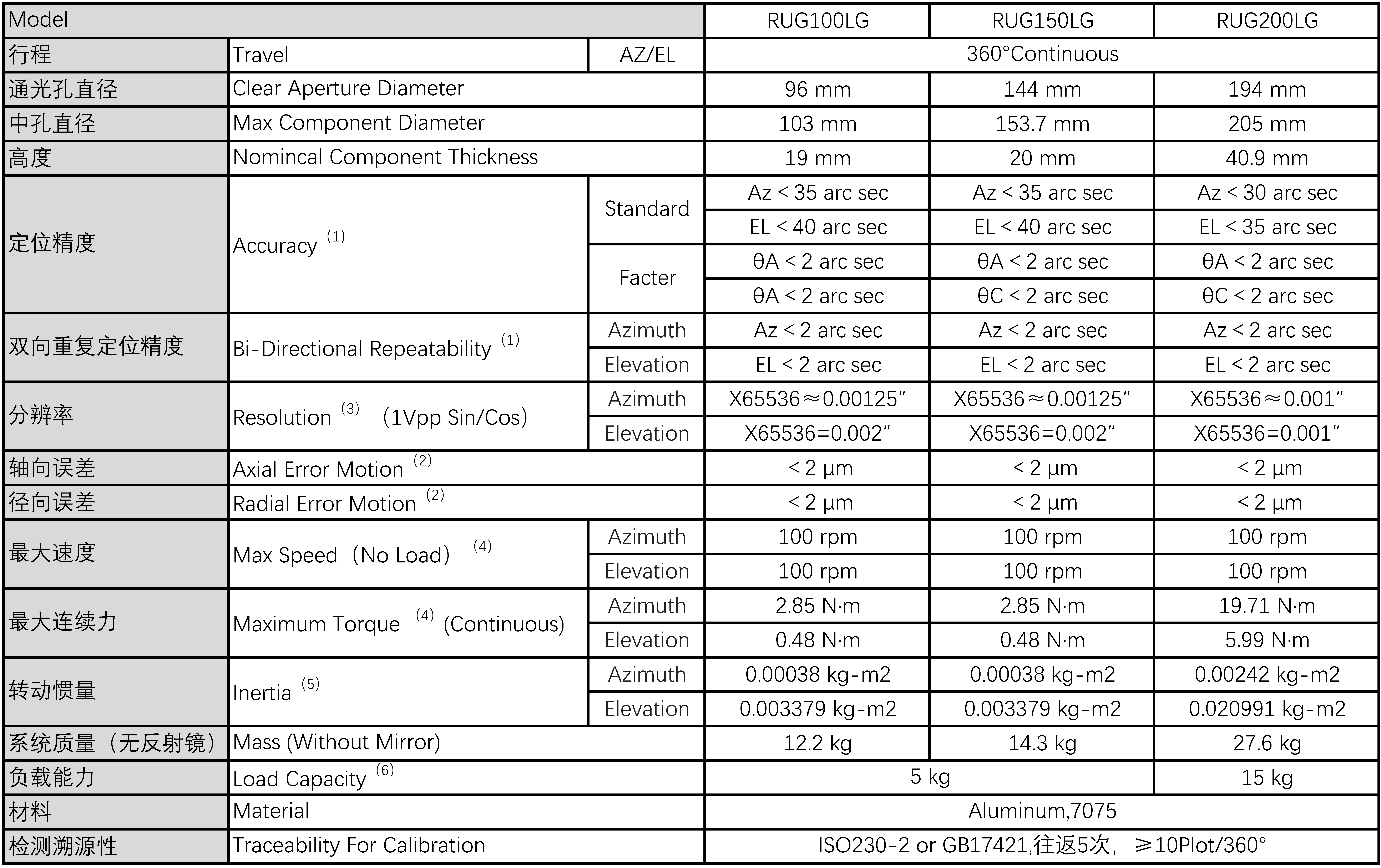

- 技术指标

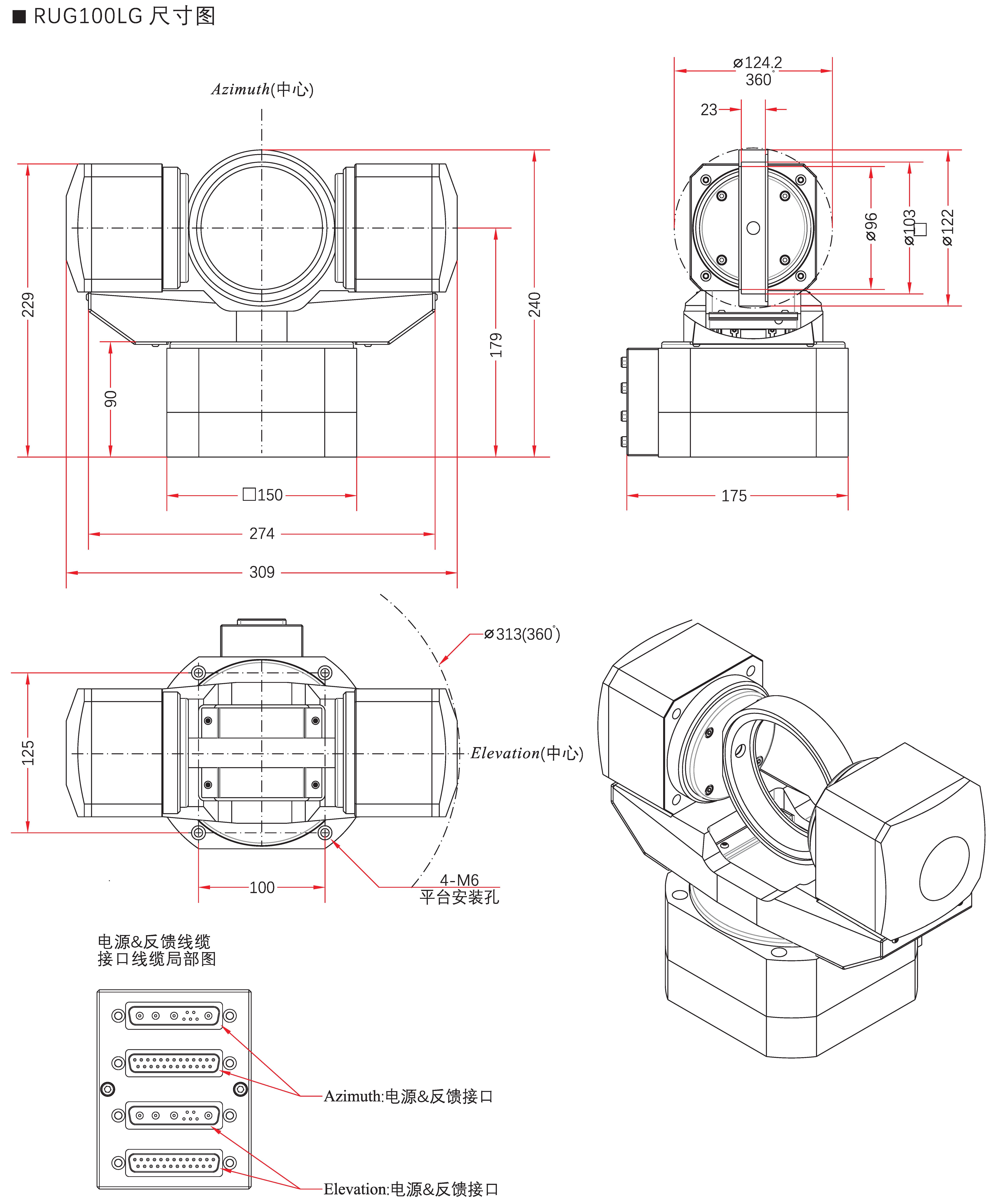

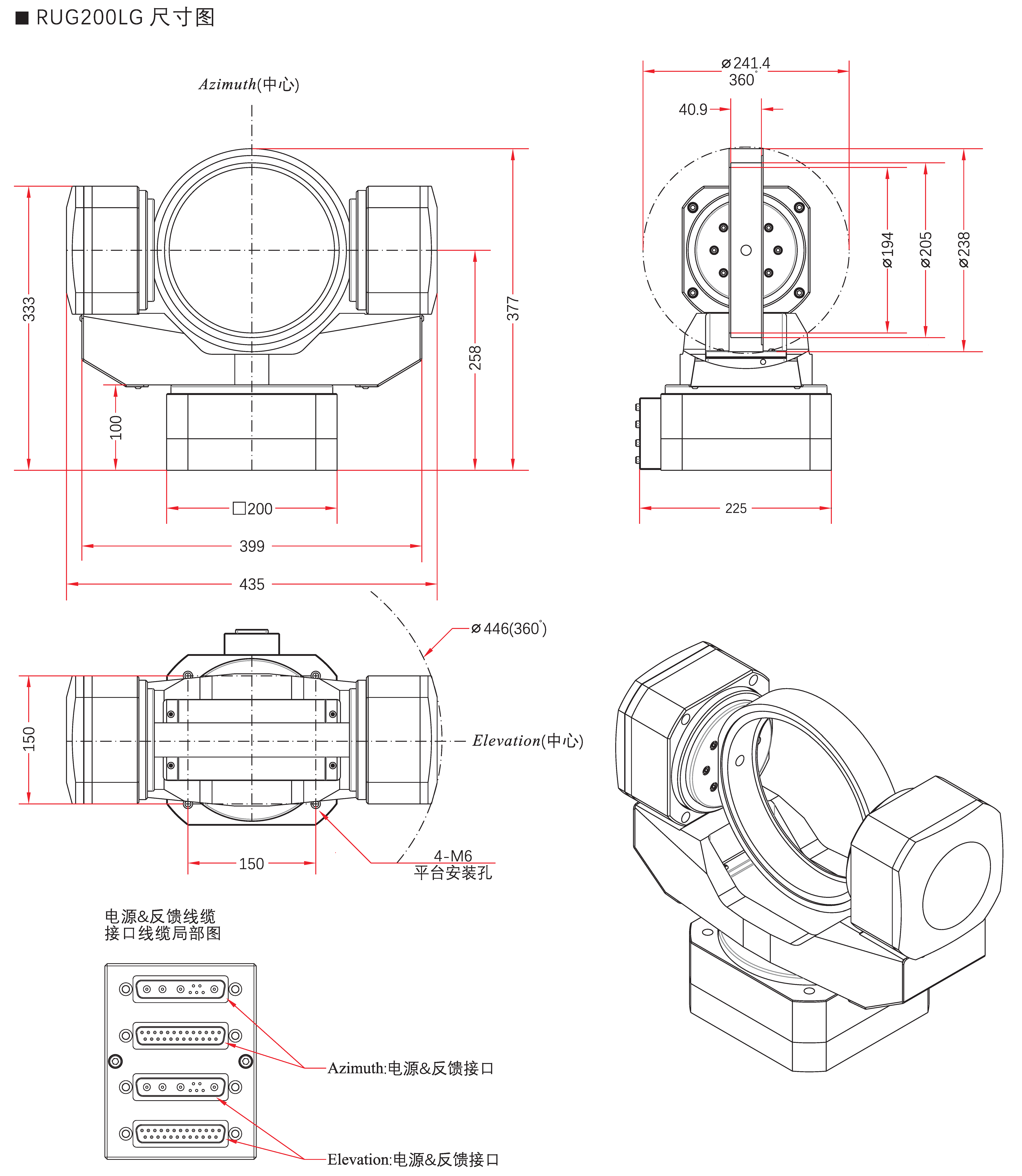

- 产品尺寸

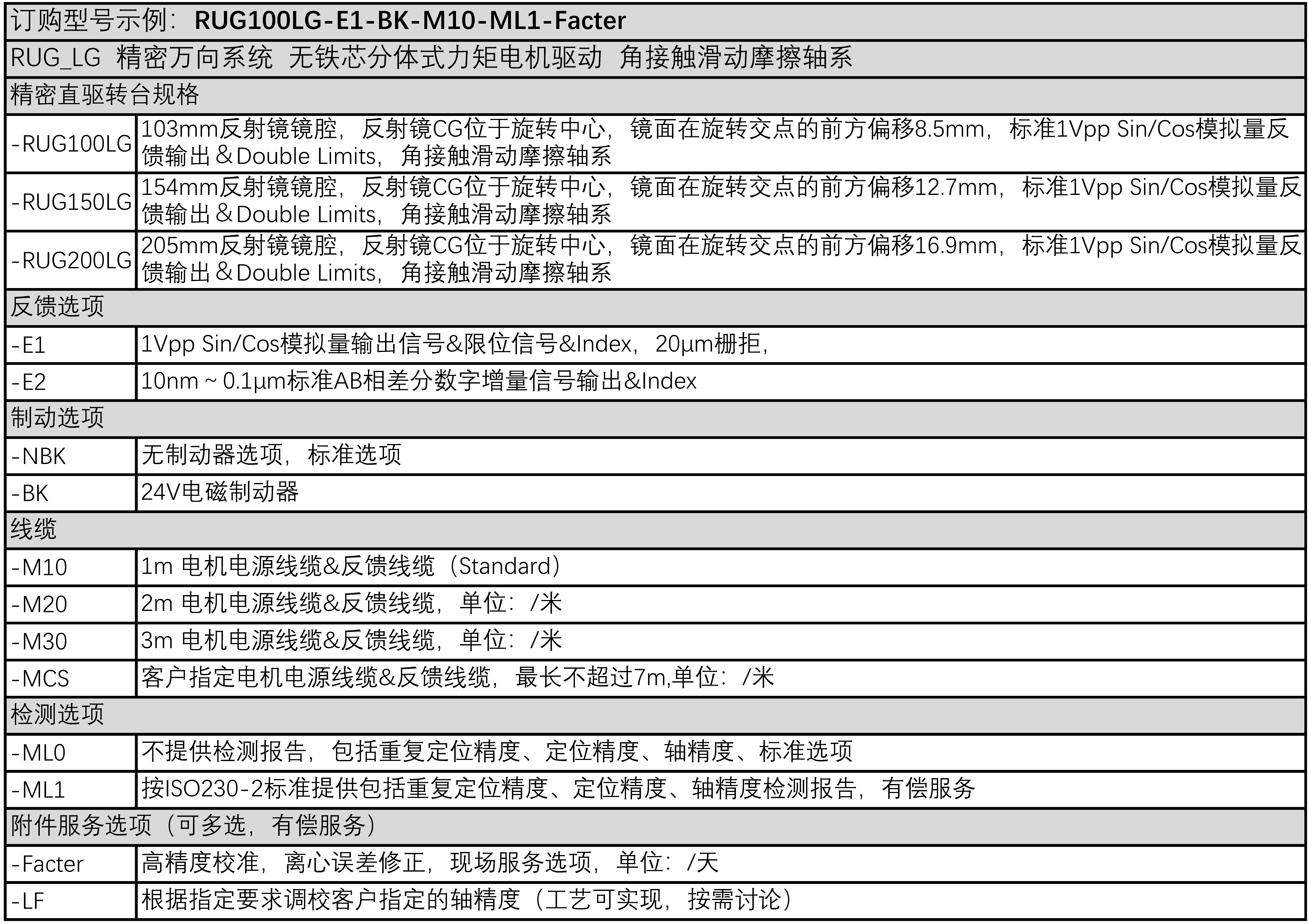

- 订购信息
RUG_LG系列高精度万向系统，拥有较低的轮廓高度。采用具有极低滑动摩擦系数的角接触轴系，可以提供精确的角度定位、极低的速度波动和高动态响应性能，可快速开发并完成各种系统集成。为光学引导、激光对抗、天线、高精度快反镜和传感器测试提供高速精确的角度指向定位。典型应用包括导弹导引头测试与校准、光电传感器前视红外探测、陀螺仪等惯性传感器角度测试、MEMS加速度计、吊舱应用等。RUG_LG高精度万向系统，是CNBHC采用最新精密转台工艺技术而设计改良的高动态360°角度对位系统。可根据需求进行特殊定制开发，包括高低温、真空环境等特殊领域应用。
■低重心设计
RUG精密万向系统集成了MDRT和MDRS系列产品的优点，RUG精密万向系统的速度和加速能力明显高于其他竞争产品。与给定扭矩范围内的竞争产品相比，RUG系列精密万向系统拥有更低的尺寸高度和出色的动态响应性能。当只需要有限角度旋转时，可通过取消高精度导电滑环从而进一步降低整体高度。较低的光路有助于提供整体测试的准确性(较低的阿贝臂)，基于精密角接触轴系基础工艺，RUG提供了高精度、高动态、平滑运动的解决方案，低成本和低维护特性，使其可以长时间保持高可靠性和稳定性。
■卓越的定位能力
RUG精密万向系统凭借高性能的无铁芯力矩电机配合精密调校的角接触滑动摩擦轴系，为系统提供了高达0.02arc sec的控制分辨率。极小且趋于线性的滑动摩擦阻力为系统的微步增量运动提供了保障，使其具有优于±0.08arc sec的卓越位置定位能力(稳态误差)和优于25ms的快速整定时间(稳态时间)。
■出色的控制分辨率
RUG高精度万向系统采用分体式无铁芯力矩电机，降低了周期性的转矩误差，分辨率可达0.001″。超平滑的速度稳定性，可与高质量的直流有刷电机相媲美。低速性能优异，即使以低于0.01°(36arcsec)/s的极低速转动时，其位置跟随误差仍可优于±0.5arc sec。
