重复定位精度

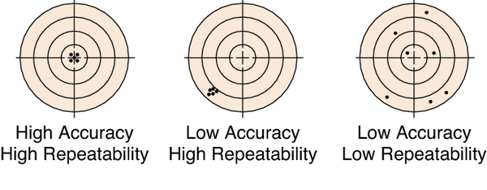

重复定位精度包括单向重复定位精度和双向重复定位精度，他们不等同于准确度(定位精度)。重复定位精度仅表达运动系统在同一个位置从相同方向或任意方向接近时的位置控制能力。如图例所示，一个运动系统可能具有极高的重复性，但并不代表其一定具有极高的准确性。图例生动的描述了准确性和重复性之间的差异。
Note:
■ High Repeatability ≠High Accuracy（高重复性并不意味着高精度）
■ Low Repeatability=Low Accuracy（低重复性一定代表低精度）
■ Repeatability is the basis of Accuracy（重复性是定位精度的基础）

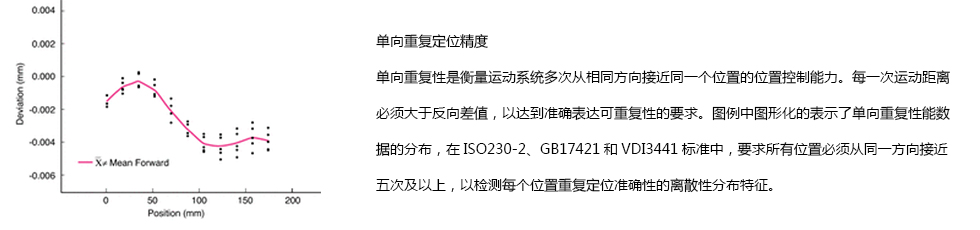

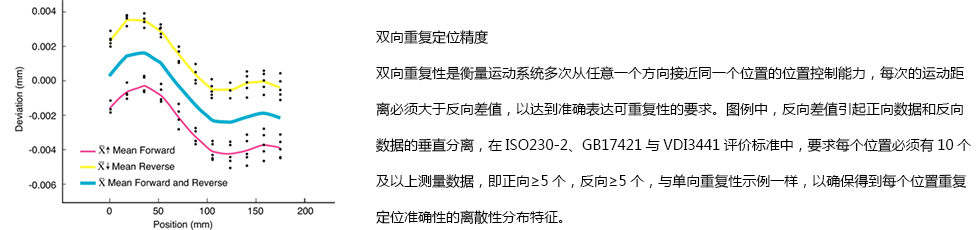

■ Two types of repeatability：Unidirectional 、Bidirectional（重复定位精度分单向重复定位精度和双向重复定位精度）

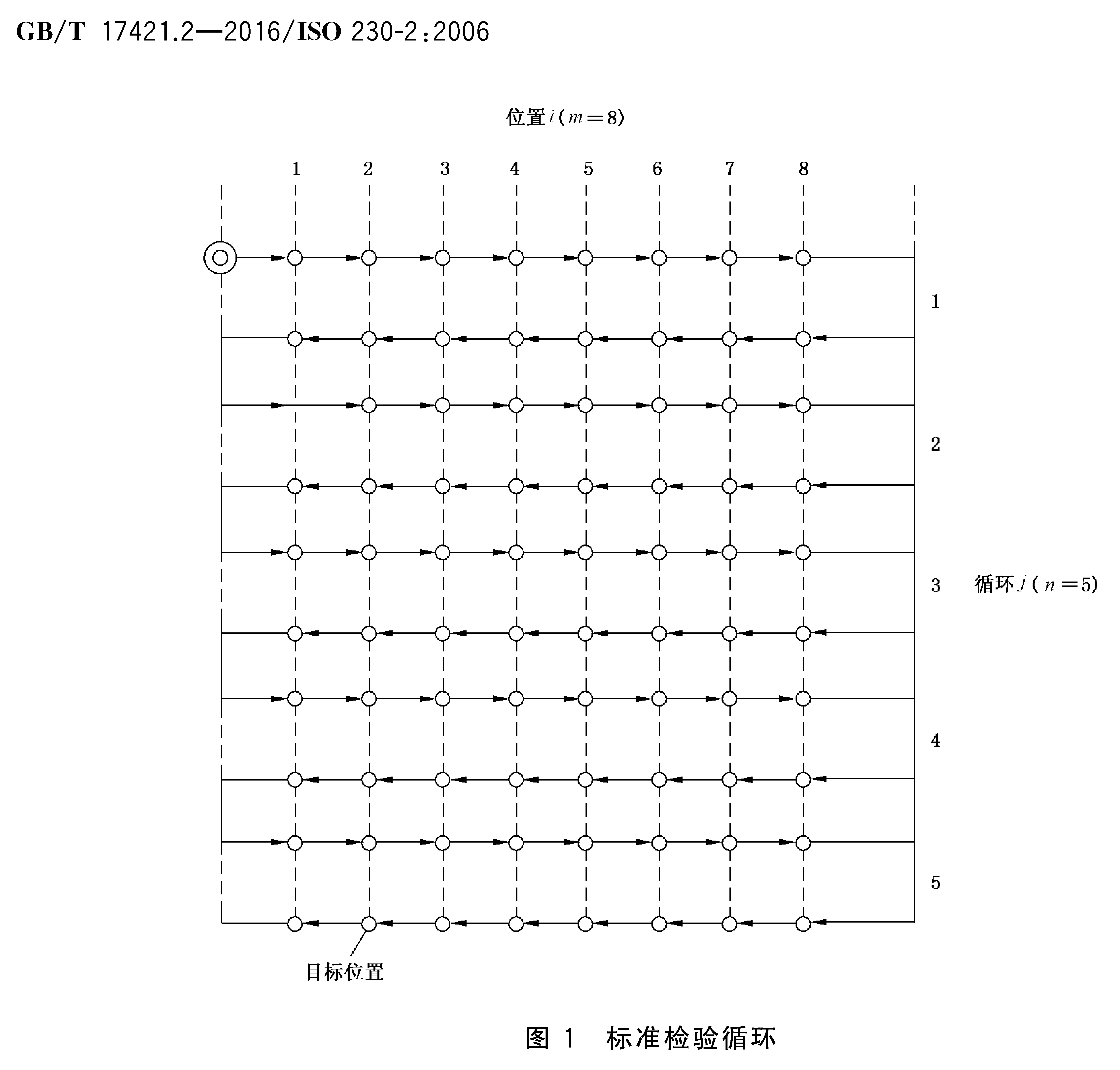

GB17421/ISO230-2计量检测标准循环图
在行程至2000mm的线性轴线上，应按照如下标准检验循环的规定每米至少选择5个目标位置，并且在全行程上至少也应该有5个目标位置。特殊情况(如重型机床)按GB17421.2/ISO230-2附录B的规定执行。
应按标准检验循环在所有目标位置上进行测量。每个目标位置在每个方向上应测量至少5次。
