旋转运动_端面跳动
端面跳动
端面跳动是指由于绕轴线旋转的平面不保持在垂直于该轴线的平面内而产生的误差。用垂直于轴线的两平面间订单距离H来表示，旋转时面上的各点均应在这两个平面之间运动。
与轴线距离d的端面跳动
与轴线距离d的端面跳动用垂直于轴线的两平面间的距离h表示。由旋转的圆柱体所描绘出的表面部分应在这两平面之间运动(该圆柱体的直径为2d，其对称轴线为该表面旋转的理论轴线)。

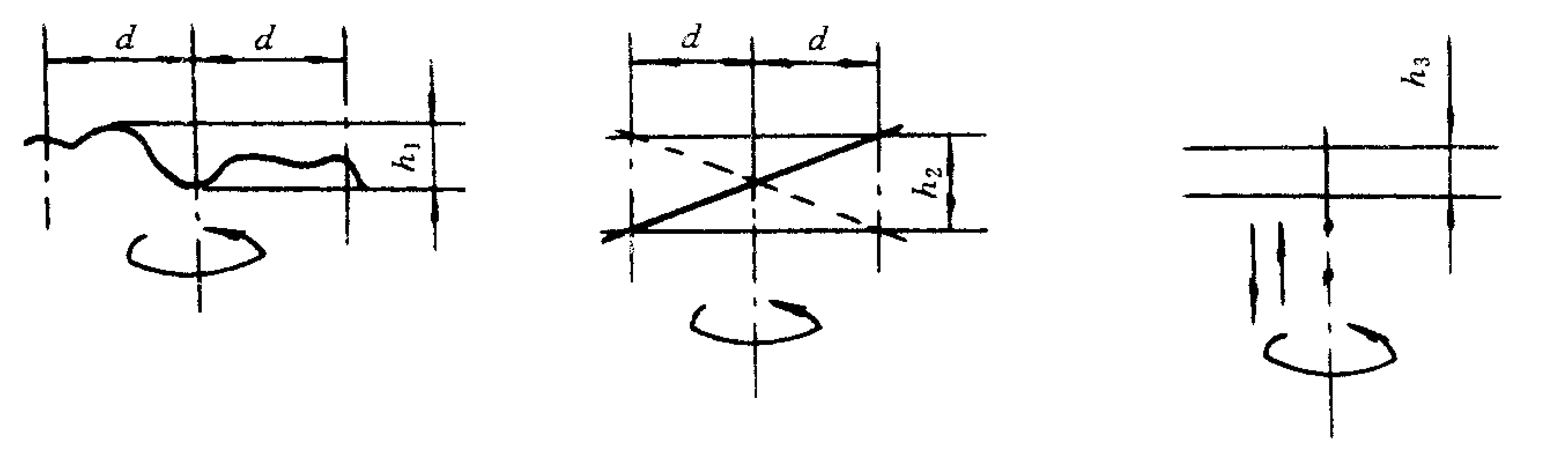

端面跳动是表面和旋转轴线各种误差的组合(h1、h2、h3)
Note:
■ 端面跳动主要由表面不平、表面和旋转轴线不垂直、轴的周期性轴向位移
■ 当有关平面的几何轴线与旋转轴线不重合产生径向偏摆时，就引起了端面跳动
