直线运动_直线度与平面度

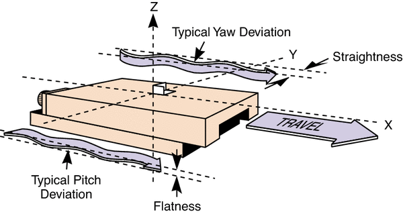

线性定位平台的跳动是指偏离轴线运动的线性偏差。该线性偏差偏离了理想的直线运动，由两个正交分量组成。在 ISO-230和GB17421.1标准中，该线性偏差被称为直线度或平面度。在CNBHC的精密直驱产品应用中，通常平面度和直线度指的是直线度和平面度的公差(线性偏差，而不是指直线度和平面度的绝对值)，也就是运动直线度和运动平面度。
直线度
沿运动轴x方向上所有的点均包含在平行于轴线方向且相对距离与允差相等的两条直线内时，则偏离理想轴线的线性偏差被认为是直线度。其偏差是沿y轴的线性位移(y向公差)。
平面度
沿运动轴z方向上所有点被包含在与该平面的z方向平行并相距给定值的两个平面内时，则偏离理想平面内的线性偏差被认为是平面度。其偏差是沿z轴的线性位移(z向公差)。
